Mijn installatie bestaat uit de volgende componenten:

Multiplus-II 48/5000/70-50 230V	€: 750,==
Cerbo GX MK2	€: 217,21
VM-3P75CT (Energie meter)	€: 154,78
Smart-Shunt (300A / 50mV)	€: 68,51
MK3-USB (USB VE.bus interface)	€: 59,95
70mm2 Accu kabels	€: 113,29
LiFePo4 Eve accu cellen 314Ah (Grade-A)	€: 1043,70
WaveShare RS485/Ethernet interface	€: 28,45
Totaal inclusief BTW:	€: 2435,89

Inmiddels is er in oktober 2025 een tweede Multiplus-II bijgekomen om meer vermogen te hebben.
Kosten voor deze uitbreiding:

Multiplus-II 48/5000/70-50	€: 737,90
Klein Materiaal	€: 150,–

Je kunt onder bepaalde voorwaarde een gedeelte van de betaalde btw terug krijgen, ik heb aan BTW €: 511,54 betaald. Het terugvragen van de BTW kun je het beste overlaten aan een bedrijf die daar ervaring mee heeft, zoals de De Centrale, je kunt hier ook eerst een test doen of je in aanmerking komt.
Voor het terug vragen van de BTW, vragen zij €: 99 Excl. BTW, de BTW vragen zij hiervan ook terug, verder moet er een forfait betaald worden van rond de €: 15 per kWh van het systeem. Mijn systeem is 16kWh, dus moet dan €: 240 aan forfait en €: 99 voor de kosten van de BTW af, krijg dan terug: €: 172.54.
De installatie Heeft mij dan €: 2263.35 gekost.

Pas op, dit is zonder het aanpassen van de groepenkast en het bijplaatsen van een groepenkast, wanneer je dit in 1 keer doet, kun je daar ook de BTW van terug vragen.

Verder heb ik dan nog de batterij kast bij Aieexpress gekocht €: 533.73
En bij Amazone de “Omschakelaar” €: 26,19, De 2 schakelaars om het accu systeem uit te kunnen schakelen €: 22,– en het 7″ Scherm €: 47,99.

Het totaal exclusief het aanpassen van de groepenkast en eentje bijplaatsen komt dan op: €: 2893,26.
De installatie kost dan €: 180,82 per kWh.

De bekabeling en de groepenkasten kwamen op: €: 316.50.

Dat maakt het totaal op €: 3209.76

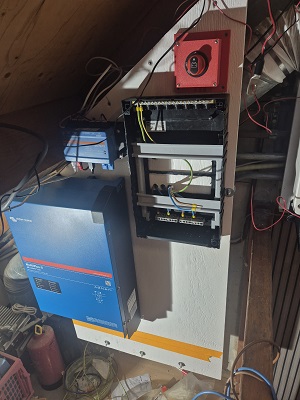

Ik heb mijn thuis-batterij geplaatst op de zolder overloop tussen de trapopgang en het berghok.

Hieronder wat foto ’s van de bouw.

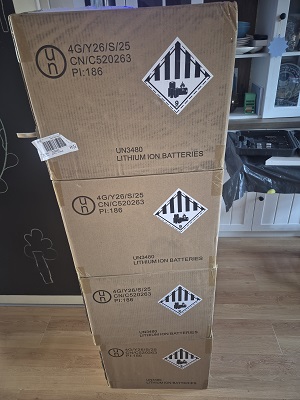

De 4 dozen met daarin 4x een MB31 single stud Grade-A van Eve met minimaal 314Ah. Na opvragen van de meetlijst bij Nkon, kwam het uit op een Accu systeem van 330Ah.

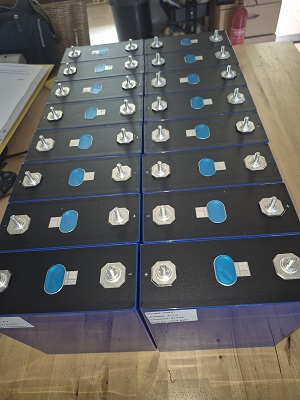

De Cellen bekijken en alle cellen gemeten, tevens heb ik alle cellen voorzien van een sticker met het nummer. Dit nummer moet overeen komen met de meet lijst van Eve en met de BMS van Jk-BMS. Rechtsboven beging ik dan met 1 en linksboven eindig je met 16.

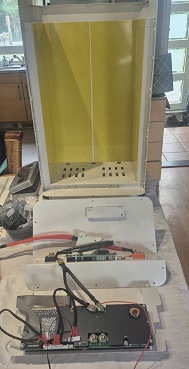

Inmiddels is ook de kast binnen en beginnen we deze in elkaar te zetten.
Aan de onderzijde ligt de BMS.

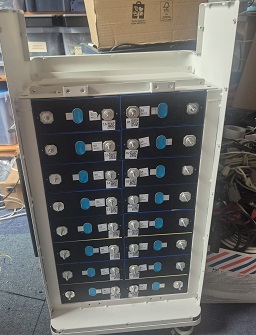

De batterijen liggen in de kast en de drukplaat is vast geschroefd.

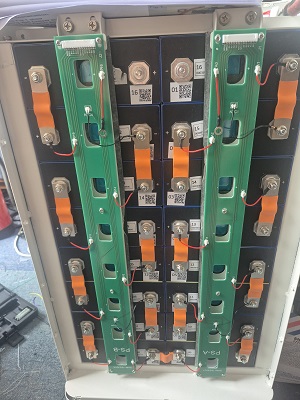

Hier heb ik de steun plaat welke de batterijen tegen de achterwand aan drukt geplaatst, op deze steun zit een PCB, deze heeft een aftakking naar elk midden punt van twee batterijen om de individuele spanning vaan elke batterij te meten (rode draadjes).
Eens in de zoveel tijd zal de BMS de cellen (die dit nodig hebben) hierover balanceren. Tevens zitten hier ook de 4 temperatuur sensoren op (zwarte draadjes) welke de temperatuur in de kast meten.

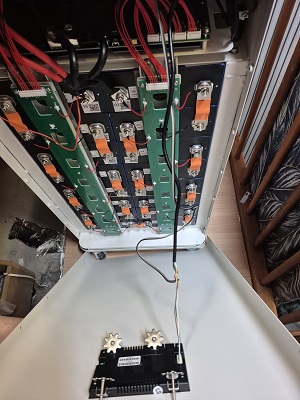

Behalve de stroom-kabels van 70mm2 lopen hier ook 2 draden welke de spanning van de accu direct bij de accubak meet. Ook zie je de draden naar de Can en RS485 aansluiting.

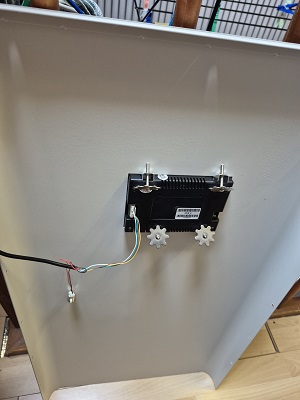

Bij de kast zat een verkeerde kabel of deur bijgeleverd. Het knopje zit aan de display kabel, dat betekend dat er een gat in de deur ontbreekt om het knopje in te zetten. Maar bij de behuizing die in heb gekregen, moet het knopje aan de achterzijde komen. Ik heb het draadje van het draadje voor het knopje verlengd met een stukje luidspreker draad.

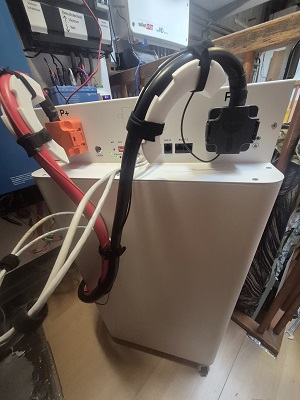

De 70mmm2 kabels zwabberde aan de aansluitingen, ik vond dit geen oplossing.
Ik heb hiervoor een blokje met de 3D-printer geprint.
Dipswitch 1 van de BMS moet naar boven, de rest naar beneden.

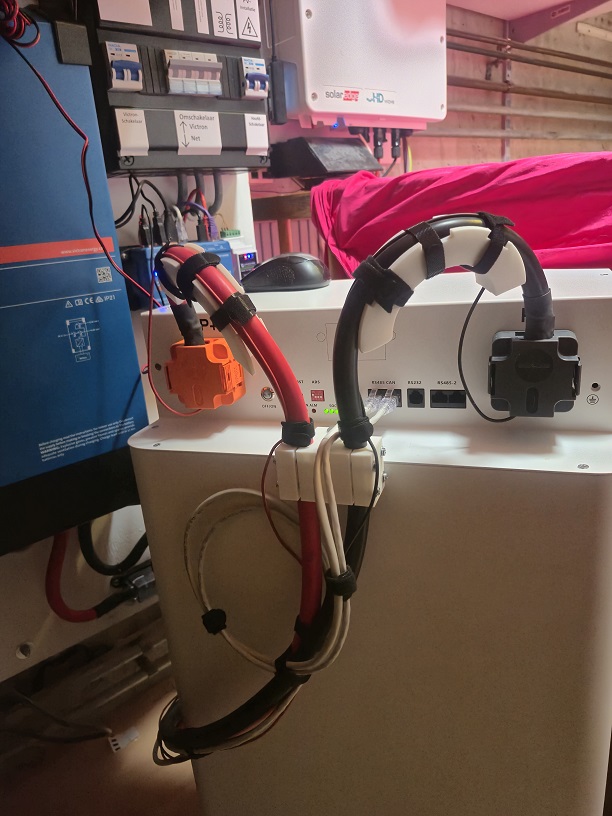

Om de 2 dikke kabels te begeleiden heb ik 2 hulp bochtjes geprint.

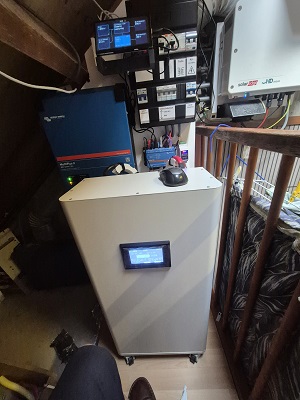

En toen was het bijna klaar, alleen nog de omgeving ’s temperatuur sensor ophangen en wat kabelgoten plaatsen.

Hieronder een impressie van de “JK-BMS Monitor 3.2.0”.

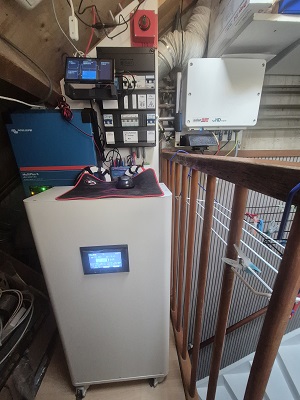

Inmiddels is de installatie volledig operationeel, de afgelopen dagen nog wel wat foutmeldingen gehad, maar dat lijkt nu ook opgelost.
