Een Multiplus-ii (bijvoorbeeld de 48/5000/70-50 230V) kan met maximaal 68A (3500W) laden en met 110A (5632W) ontladen. Tevens heeft deze een maximale AC capaciteit van 50A naar het Net.
De “PowerAssist” functie maakt het mogelijk om extra capaciteit uit de accu aan de netaansluiting toe te voegen, De MP2-5000 kan maximaal 50A net aansluiting aan en heeft 5000VA, dat betekend dat deze maximaal 21A aan de aansluiting van de 50A kan toevoegen, dat betekend dan een maximale stroom van 71A.
Bij een netaansluiting van 35A bij een 1Fase, betekend dat een maximale stroom van 56A.
Bij een 3Fase aansluiting van 3X 25A met PowerAssist betekend dat een maximale stroom van 3X 46A.
Wanneer de minimale SOC van de accu is bereikt of tijdens noodstoom zal PowerAssist natuurlijk niet meer functioneren.
Verder heeft de MP-II 5000 een maximaal vermogen van 4000W continu bij 25 graden. en een piek van 9000W.
Multplus-II Parallel schakelen.

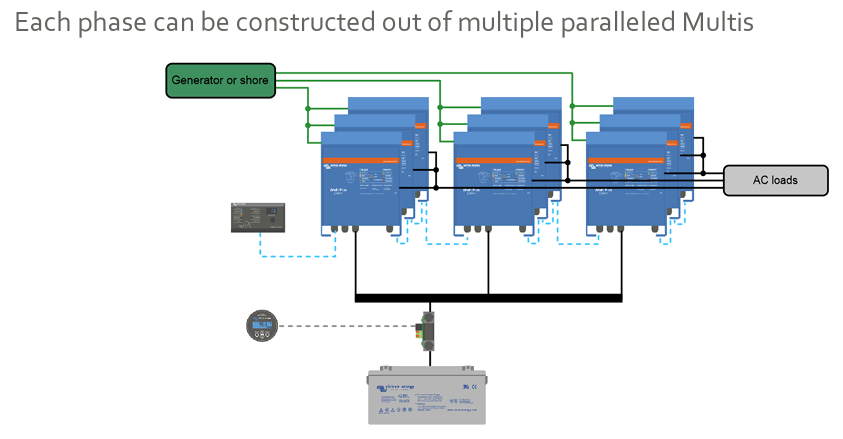

Door meerdere MP-II units parallel te schakelen (maximaal 6 units) kan het systeem meer vermogen leveren en sneller opladen/ ontladen. De accu gaat dan uiteraard wel eerder leeg.
Ook voor DESS (handelen) is het interessant om sneller de accu te kunnen laden en ontladen, immers als de prijs laag is, is het interessant om zo snel mogelijk te laden en wanneer de prijs hoog is zo snel mogelijk te ontladen.
Wanneer meerdere Multiplus-II units parallel worden aangesloten, betekend dat het volgende:
| 1X Multiplus 48/5000: | 2X Multiplus 48/5000: | 3X Multiplus 48/5000: | 4x Multiplus 48/5000: | |
| AC Amp Output: | 19A | 38A | 57A | 76A |
| VA / W: | 4.000W (17A) | 8.000W (34A) | 12.000W (52A) | 16.000W (69A) |
| Laden (*1): | 3.500W (68A bij 51,2V) | 7.000W (136A bij 51,2V) | 10.500W (205A bij 51,2V) | 14.000 (273A bij 51,2V) |
| Ontladen (*1): | 5632W (110A bij 51,2V) | 11.264W (220A bij 51,2V) | 16.896W (330A bij 51,2V) | 22.528W (440A bij 51,2V) |
| PowerAssist 50A: | 50A | 100A | 150A | 200A |
| PowerAssist 32A (*2) | 54A | 76A | 98A | 120A |
| PowerAssist 25A (*2) | 47A | 69A | 91A | 113A |
(*1): Voor het laden en ontladen moet wel de maximale stroom van de accu in acht worden genomen, mijn accu is samengesteld uit de MB31 cellen en mogen met maximaal 0,5C worden geladen en worden ontladen. De cellen hebben een nominale capaciteit van 314Ah, 0,5C is dan maximaal 157A.
(*2): Uitgaande van de Multiplus-II 48/5000/70-50, met 16 cellen van 3,2V.
Zie voor de informatie, dit Document

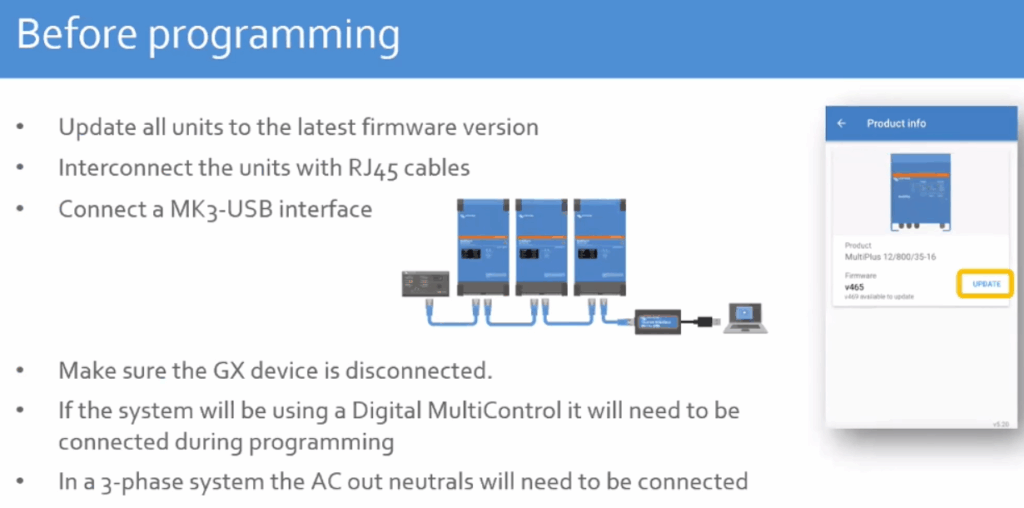

De volgende punten zijn belangrijk bij Parallel schakeling:

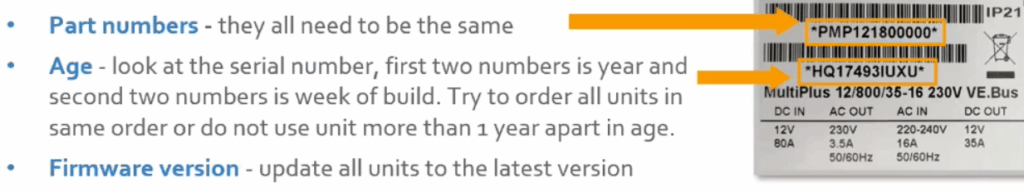

* De units moeten het zelfde model en uit dezelfde serie afkomstig zijn, deze moeten dus ook hetzelfde part nummer hebben en van ongeveer dezelfde leeftijd zijn.
* De units dienen dezelfde firmware te hebben en van de laatste firmware voorzien te zijn.
* De units moeten aangesloten zijn op dezelfde accu bank.
* De units moeten dicht bij elkaar hangen.
* De units moeten dicht bij de accu-bank staan.
* Zowel de DC als de AC bekabeling dient naar de units even lang te zijn zodat het verschil in de kabel weerstand minimaal is.
* Rondom de units dient 10cm vrij te blijven voor ventilatie.

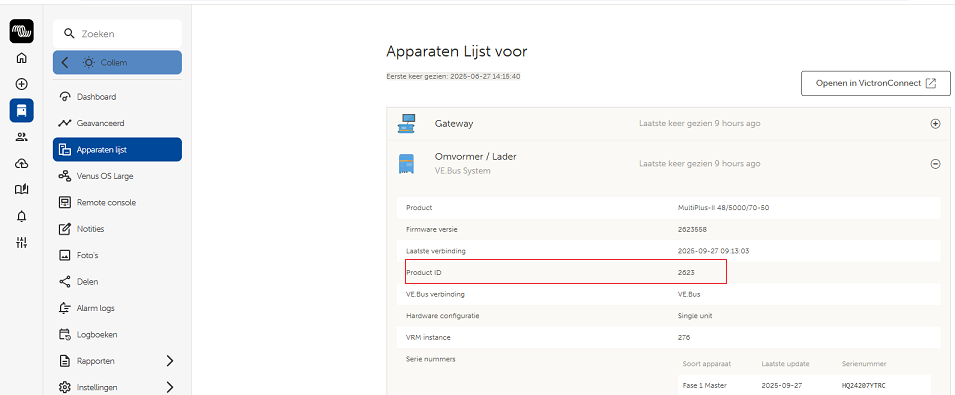

Helaas klopt het verhaal van Victron niet. Victron heeft meerdere fabrieken en het Part Nummer geeft ook aan in welke fabriek het apparaat is gemaakt en dat is niet van belang, het gaat om het “Chip ID” / “Product ID” en deze moet identiek zijn. Dit is ook van belang voor de Firmware. Dit kun je terug vinden in de VRM (in de apparaten lijst).
Wanneer deze nog niet in de VRM is geregistreerd, moet je de unit voorzichtig open schroeven (natuurlijk niets beschadigen) en dan staat het id op een sticker op de print.
Het chip id is: “2623” en de initiële firmware is: “508” De Multiplus-II die ik het eerste had, met ID: “PMP482505012” is gefabriceerd in China en de laatste Multiplus-II met ID: “PMP482505010” is gefabriceerd in India.

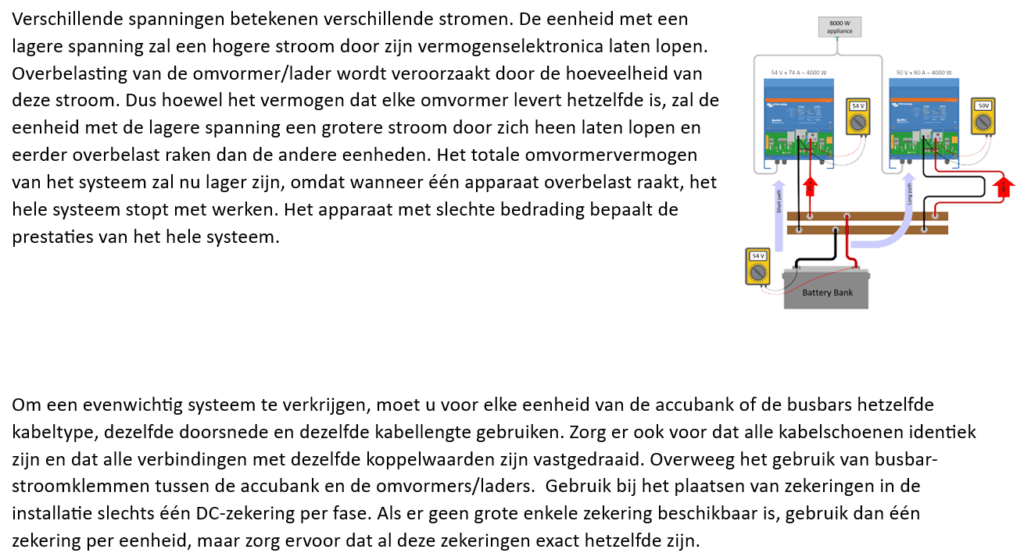

De DC bekabeling en de Bushbars:
Het aansluiten:
* De DC-verbindingskabels naar de apparaten moeten dezelfde lengte en doorsnede hebben.

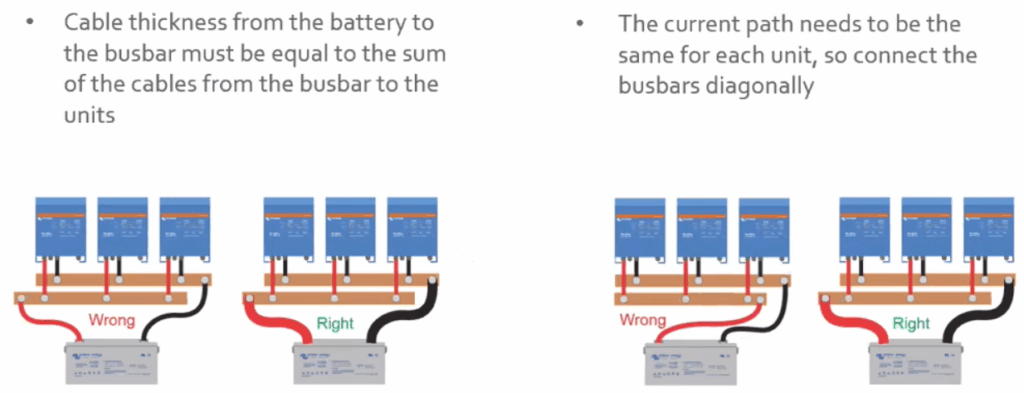

* Als er een positief en een negatief DC-verdeelpunt wordt gebruikt, moet de doorsnede van de verbinding tussen de accu’s en het DC-verdeelpunt ten minste gelijk zijn aan de som van de vereiste doorsneden van de verbindingen tussen het verdeelpunt en de units.
* Plaats de units dicht bij elkaar, maar laat ten minste 10 cm ruimte voor ventilatie onder, boven en naast de units.
* Het is essentieel dat de negatieve accupool tussen de units altijd is aangesloten. Een zekering of stroomonderbreker is niet toegestaan.
* UTP-kabels moeten rechtstreeks van de ene unit naar de andere (en naar het afstandsbedieningspaneel) worden aangesloten. Aansluit- of splitterboxen zijn niet toegestaan.
* Verbind altijd eerst de negatieve accukabels met elkaar voordat u de UTP-kabels aansluit.
* Er kan slechts één afstandsbedieningsmiddel (paneel of schakelaar) op het systeem worden aangesloten.

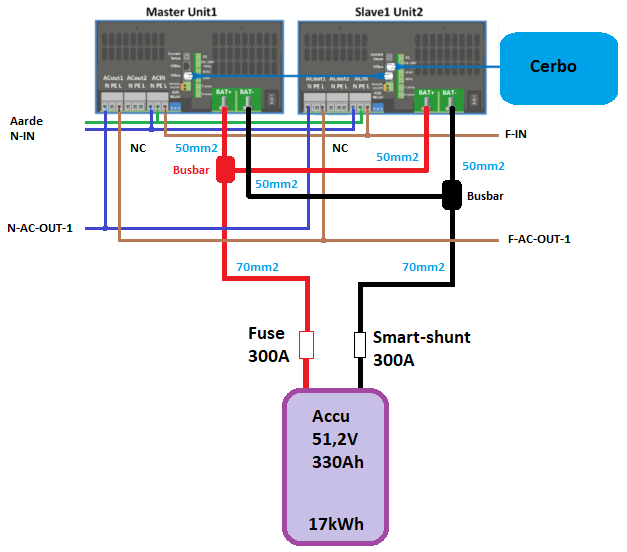

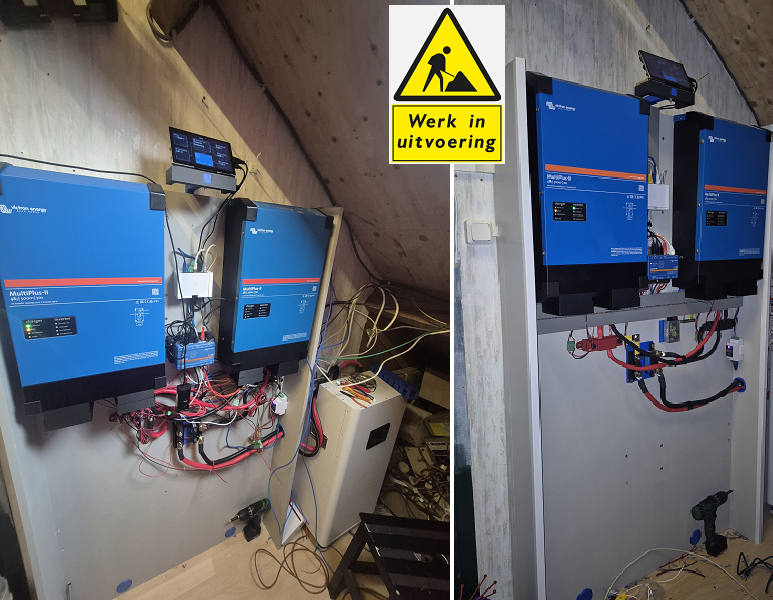

Mijn parallelle systeem van 2x “Multiplus-48/5000/70-50”:
De gebruikte kabel heeft een kabel-oppervlakte van: 70mm en de ader doorsnede is: 15,30mm. De maximale spanning: 600V en de maximale stroom: 240A.
Je kunt hier de minimale kabel oppervlakte berekenen.
====================================================
Hou het volgende in de gaten:
====================================================
Het is handig om na de inbedrijfstelling een meetrapportje te maken waarin je beschrijft wat de gemeten waardes per onderdeel betreft.

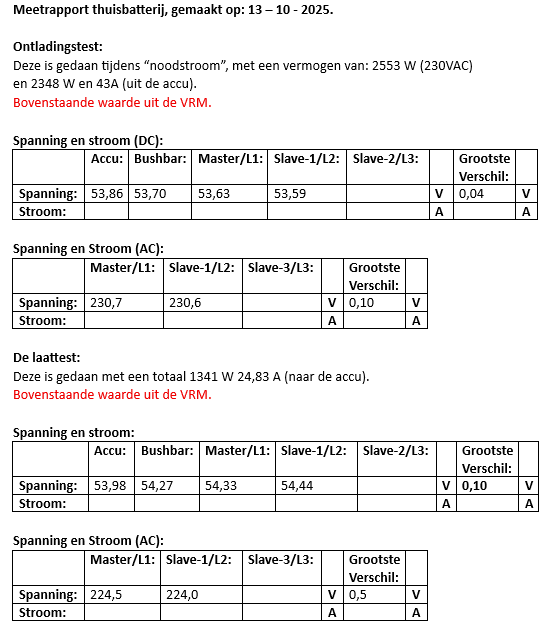

Mijn eerste meetrapport nadat de parallel schakeling inbedrijf is gesteld.
====================================================
Zoals beschreven moeten de DC kabels exact even lang zijn, voor verbindingskabels van de Busbar naar de Multiplus-II units maak ik gebruik van 50mm kabels en laat deze opmaat maken bij Kabelopmaat

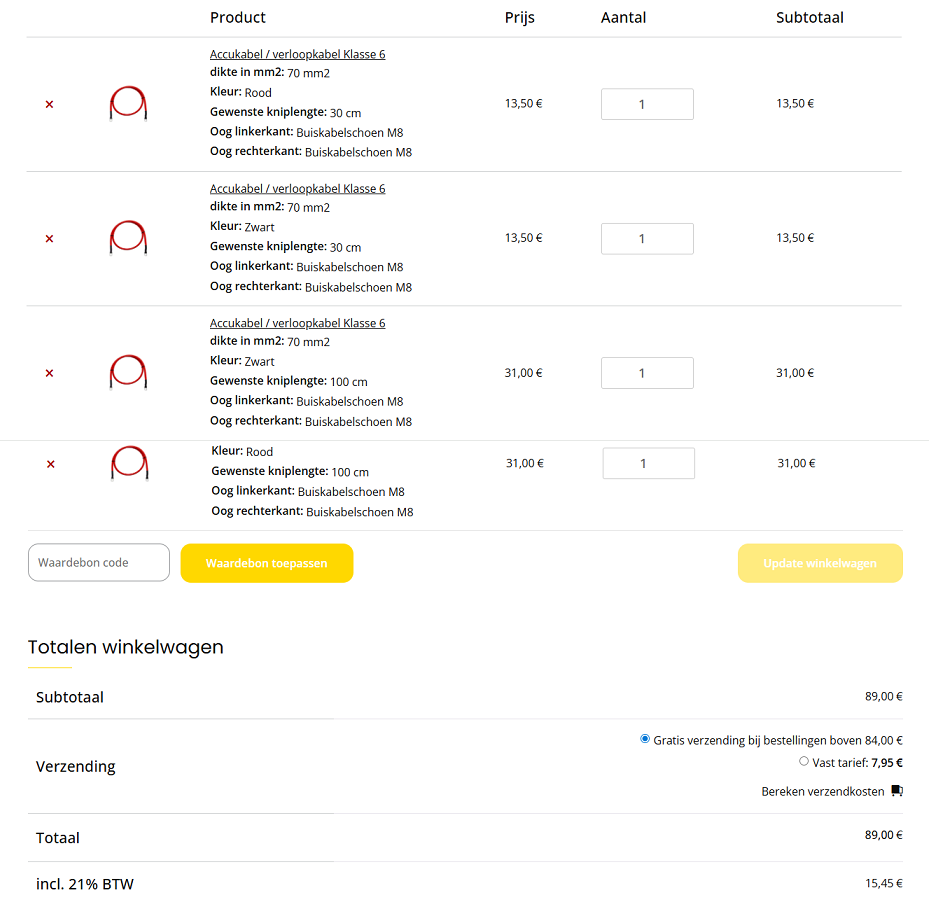

Mijn winkelkar:

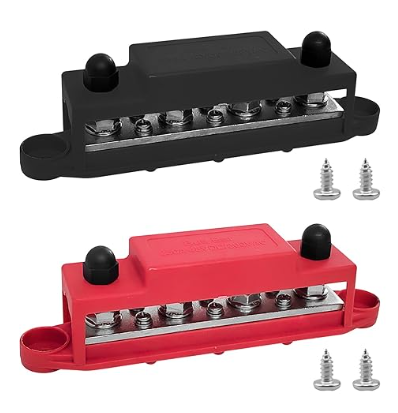

De Busbar heb ik gekocht bij Amazone en is geschikt voor een stroom tot 250A, de maximale stroom in mijn installatie zal niet hoger dan 140A zijn.

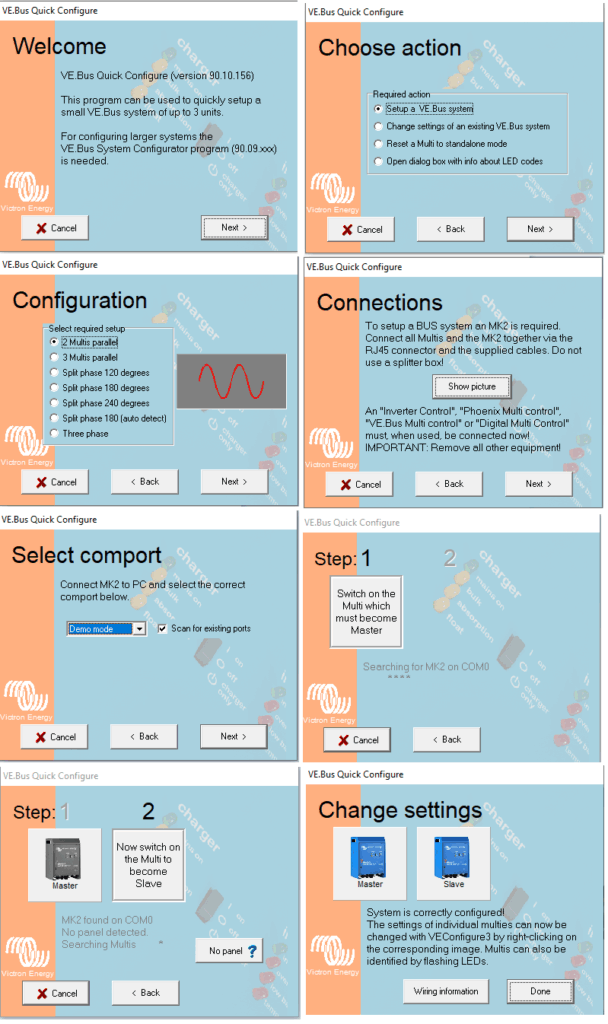

Nu moet het systeem ingesteld worden met “VE.Bus Quick Configure”.
Een eventueel password is: “zzz”.
Vervolgens moeten de individuele Multiplus-II units nog worden ingesteld.
Dit doe je ook via “VE.Bus Quick Configure”.

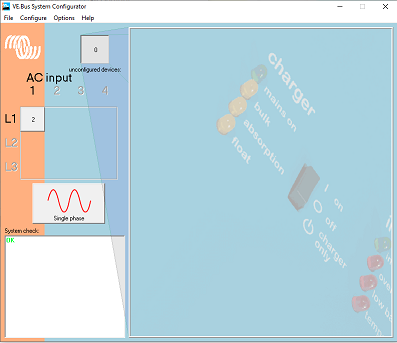

Na de vorige stap zijn de Multiplus units samengevoegd en zie je het volgende scherm.

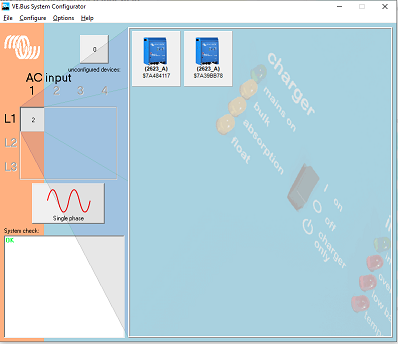

Door nu op de knop bij de betreffende fase (bij mij L1 waar een 2 in staat) te klikken, zie je uit welke Multiplus-ii units de parallel schakeling is opgebouwd.
En dit is het resultaat:
